高剛性弾性アリ溝スライド+精密ラック&ピニオン機構で平行移動
自動補正で、省人化・自動化/無人化をサポート。

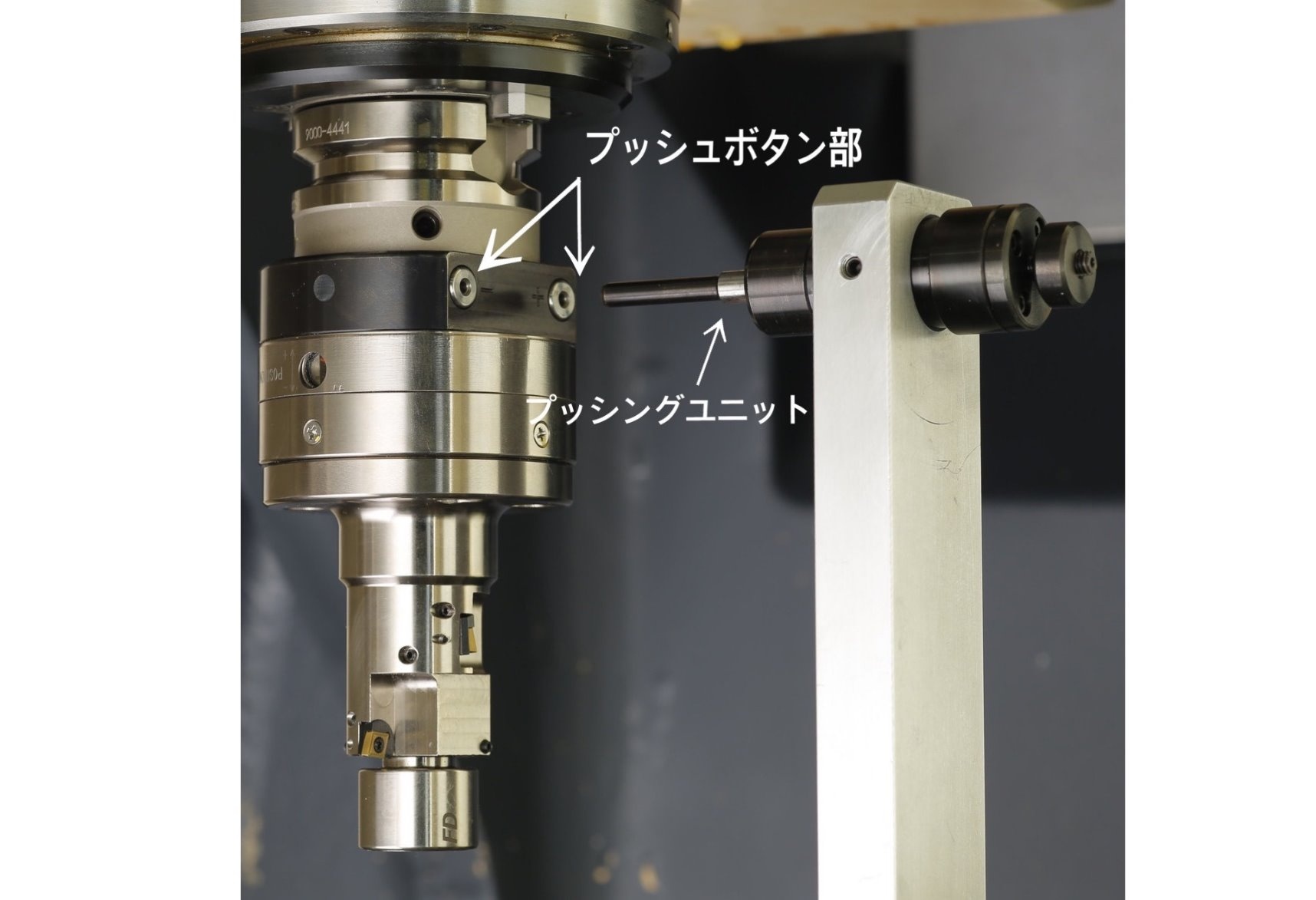

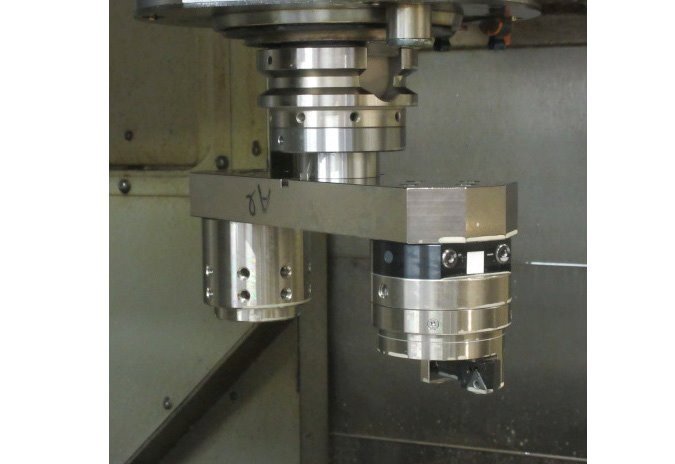

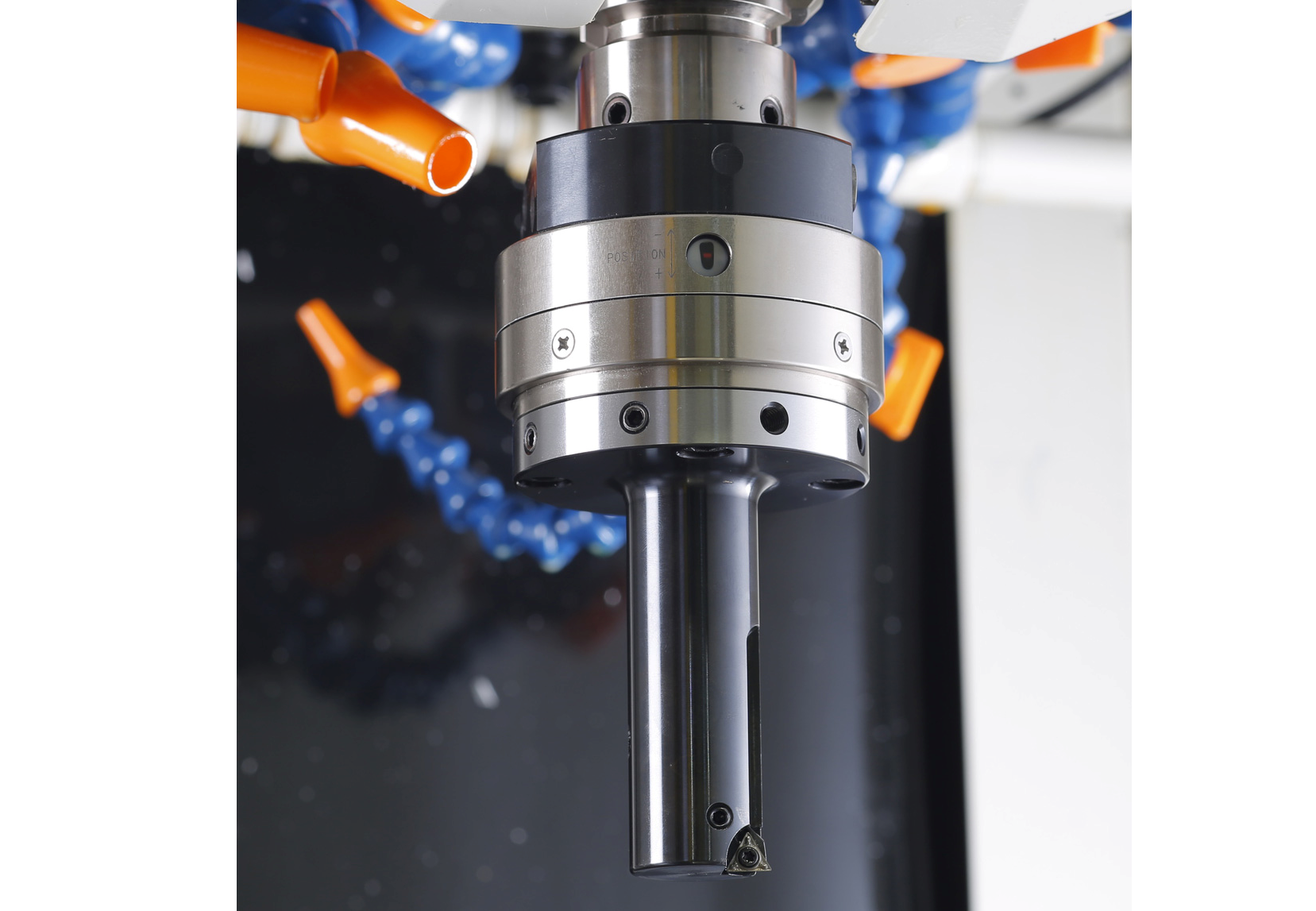

プッシャーユニットを機械に取り付けた自動補正
製品の特徴
【1プッシュ≒1ミクロン NCプログラムによる自動補正対応】
- コンパクトなハウジングに微調整ノウハウを詰め込んだ 平行変位するメカ補正ヘッド
- 簡単なミクロンアジャスト機能。1ミクロン/1プッシュの定量補正。 プッシュボタンを必要回数押すだけで補正が完了。
- マシンの改造不要。新規でなくても既存設備で使用が出来ます。
- 計測機器との組合せで、自動フィードバック補正が可能です。

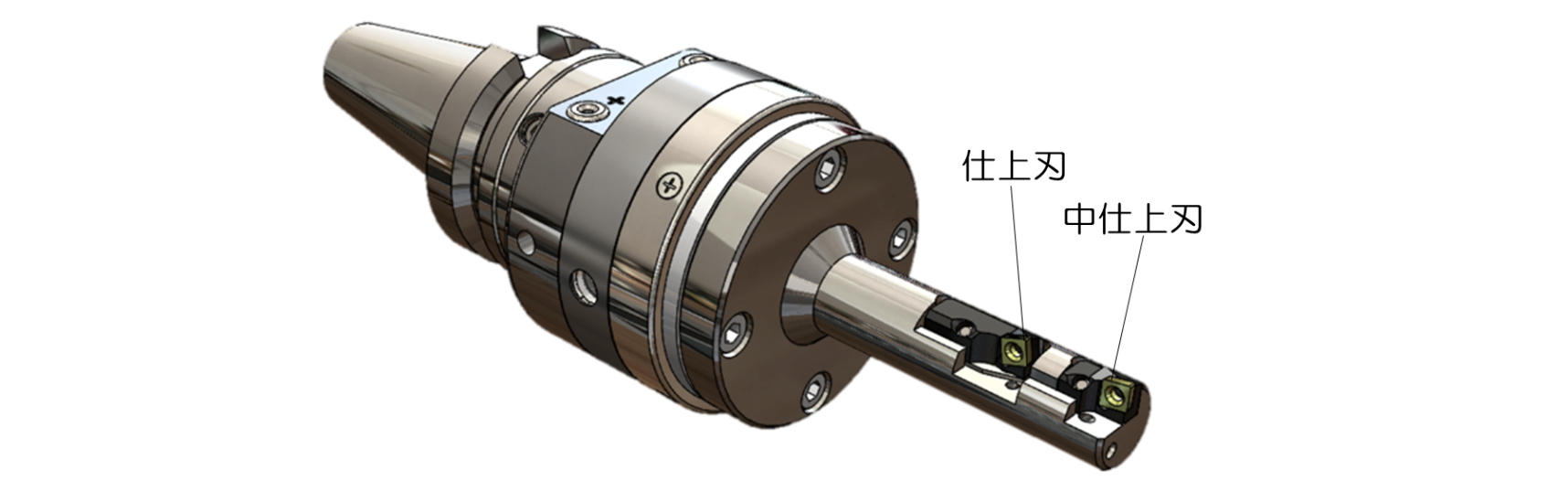

【多彩なボーリングデザイン】

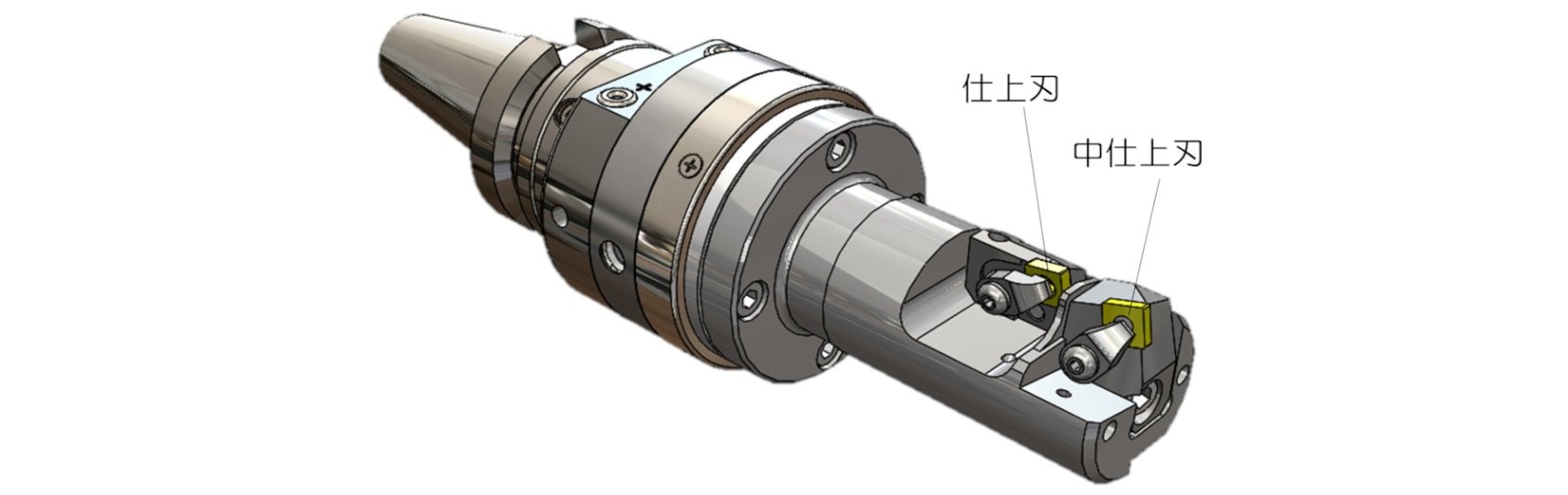

- 加工精度と加工効率の両方を狙ったOne-Pass中仕上げ/仕上げボーリングバーのデザイン。
- 刃先の摩耗に対しては、中仕上げ刃と仕上げ刃の両方とも同じ量で行い合理的です。
【多彩なボーリングバー オプション】
「マルチボア」アダプタの取付で先端部をクイックチェンジ交換。

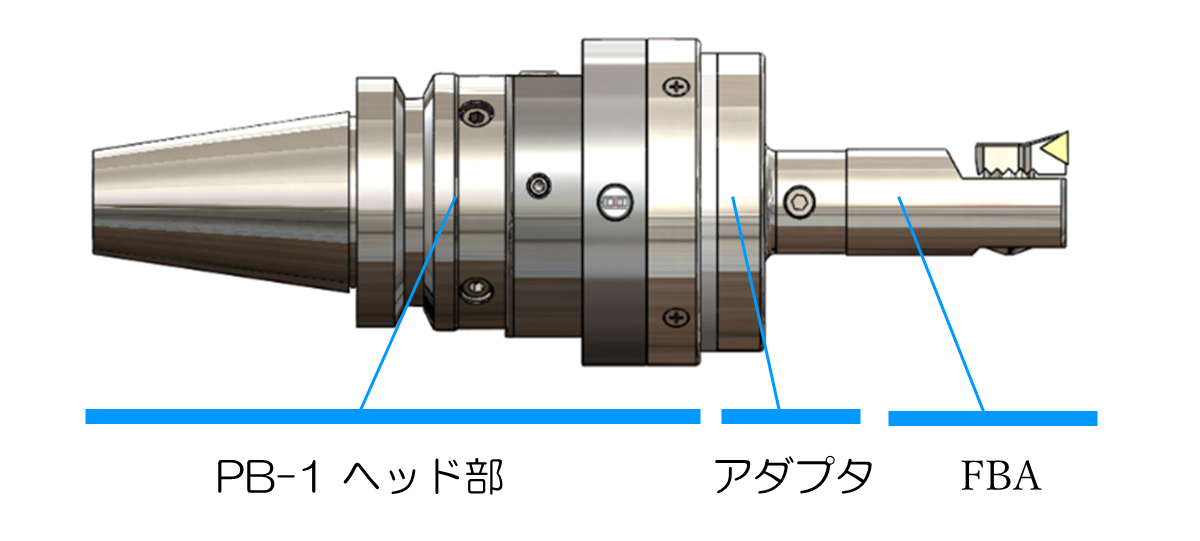

左記はマルチボアのFBAボーリングヘッドが取付くデザイン品。NTツール製マルチボアFBA20-11J,FBA24-11J,FBA29-14A,FBA36-14A,FBA43-18A,FBA53-22A,,FBA65-28Aの利用が可能です。(φ20-φ83の各範囲の加工径対応が容易に可能となります。)
PB-1 ATC メカ補正ヘッド 標準仕様
- 補正量
- 1.0μm±0.5μm / 1 プッシュ
(2μm±1μmφ / 1プッシュ) - プッシュボタンの押し込み力
- 80N
- 許容Max回転数
- 最大4,000rpm(バランス等級 G2.5級)
- ボーリングバーのMax長さ
- BT40の場合=取付面から100mm以内
BT30の場合=取付面から60mm以内 - ボーリングバー取付

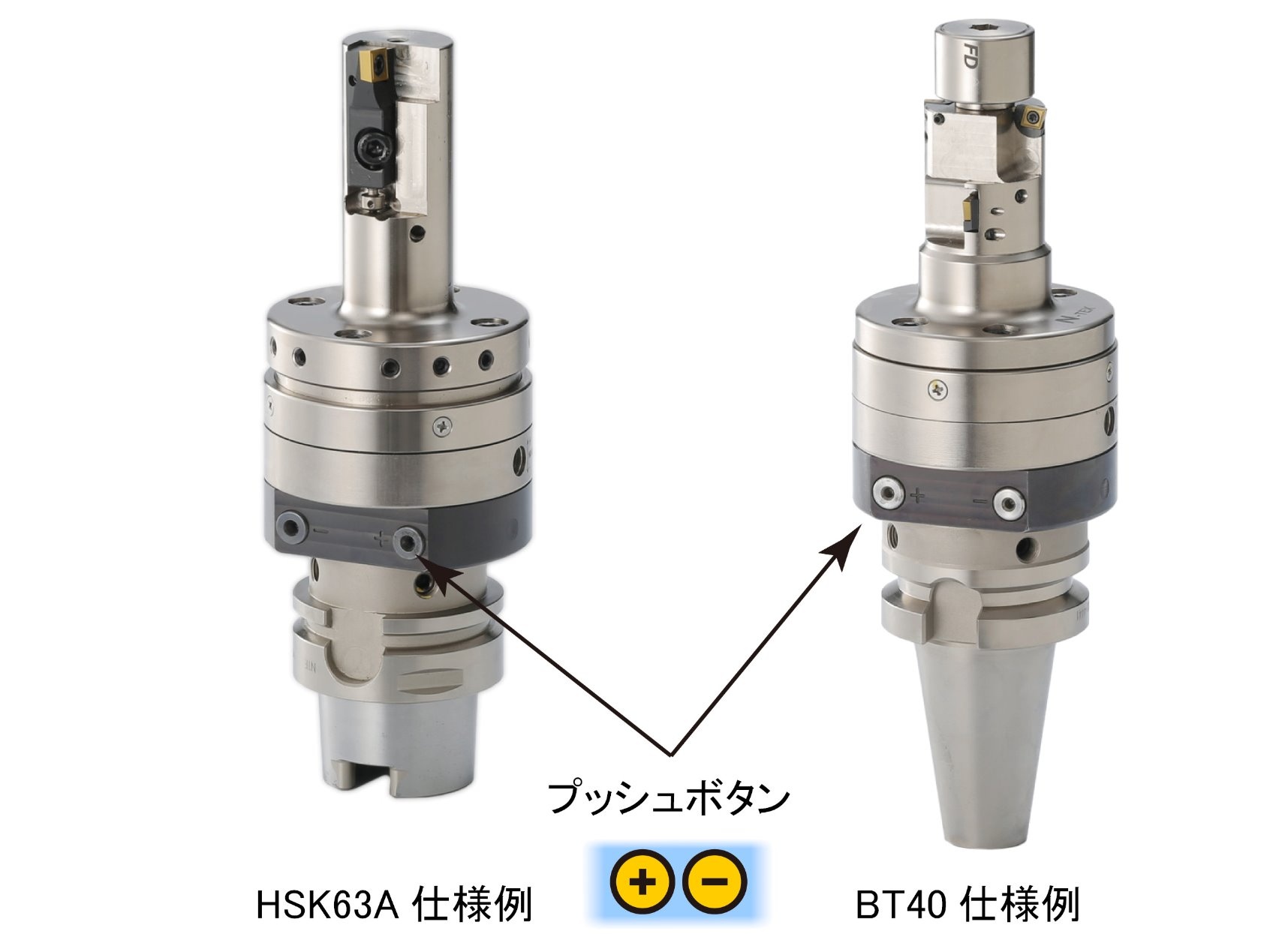

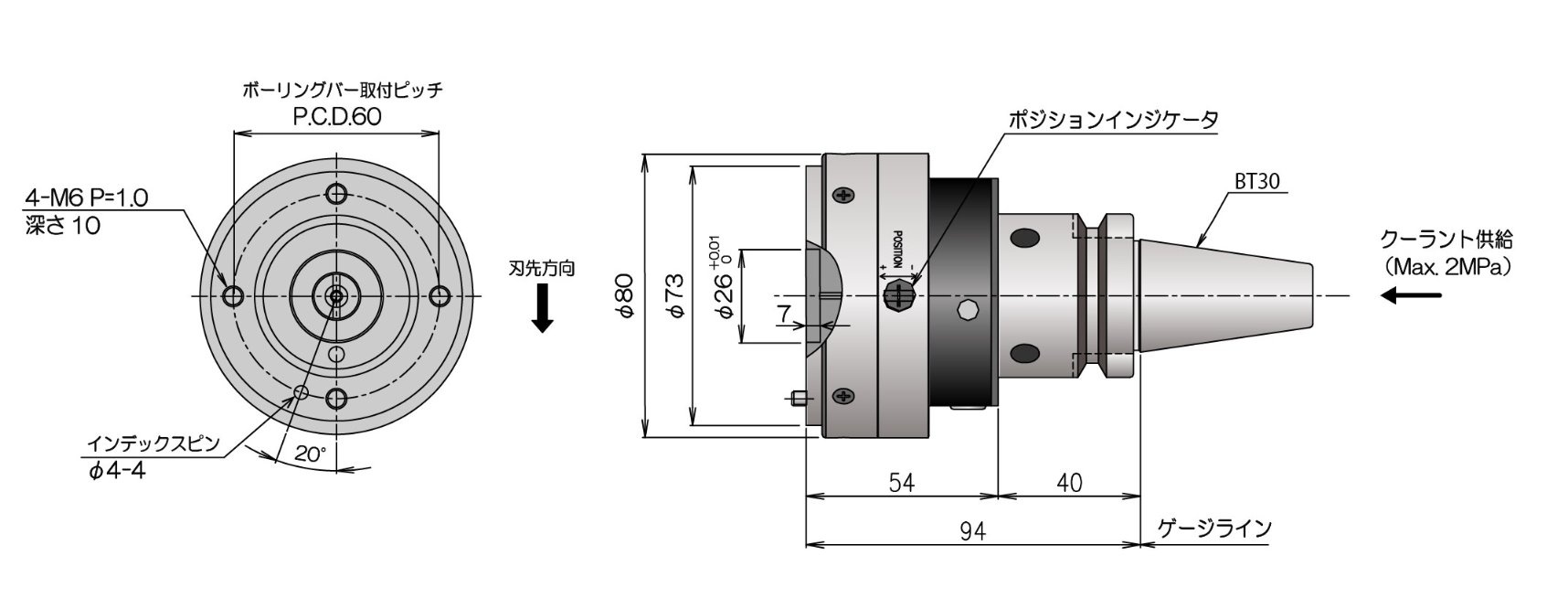

- 取付P.C.Dφ60±0.1 4-M6
(補正位相合わせインデックスピン有り) - シャンクサイズ
- BT30,BT40,BT50
HSK63A,HSK100A
UTS6350,UTS10080
(シャンク部とは分離可能) - Note
- 軸芯クーラント供給可能(Max.2MPa)
オプション品
自動補正用プッシングユニット(エスケープ機構付き)
