プッシュボタンを押すだけの定量補正。
自動フィードバック補正をすることで、高品質加工を維持します。

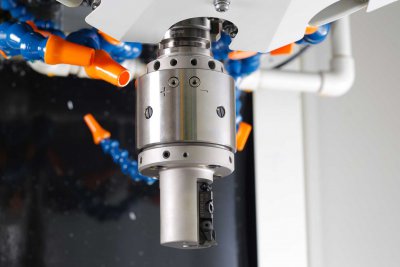

ジータ1 & LED検知ユニット

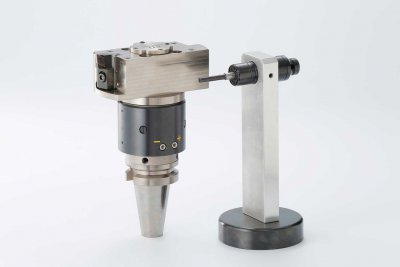

ジータ1 & プッシングユニット
製品の特徴
- プッシュボタンによる1プッシュ/1ミクロン補正
- 軽い押し込み力(約40N)で、補正動作完了。
- コンパクトハウジング
- 独自の増圧機構で約100倍のパワーに変換し、対向したティルティング・ウエッジで強制的に補正動作。

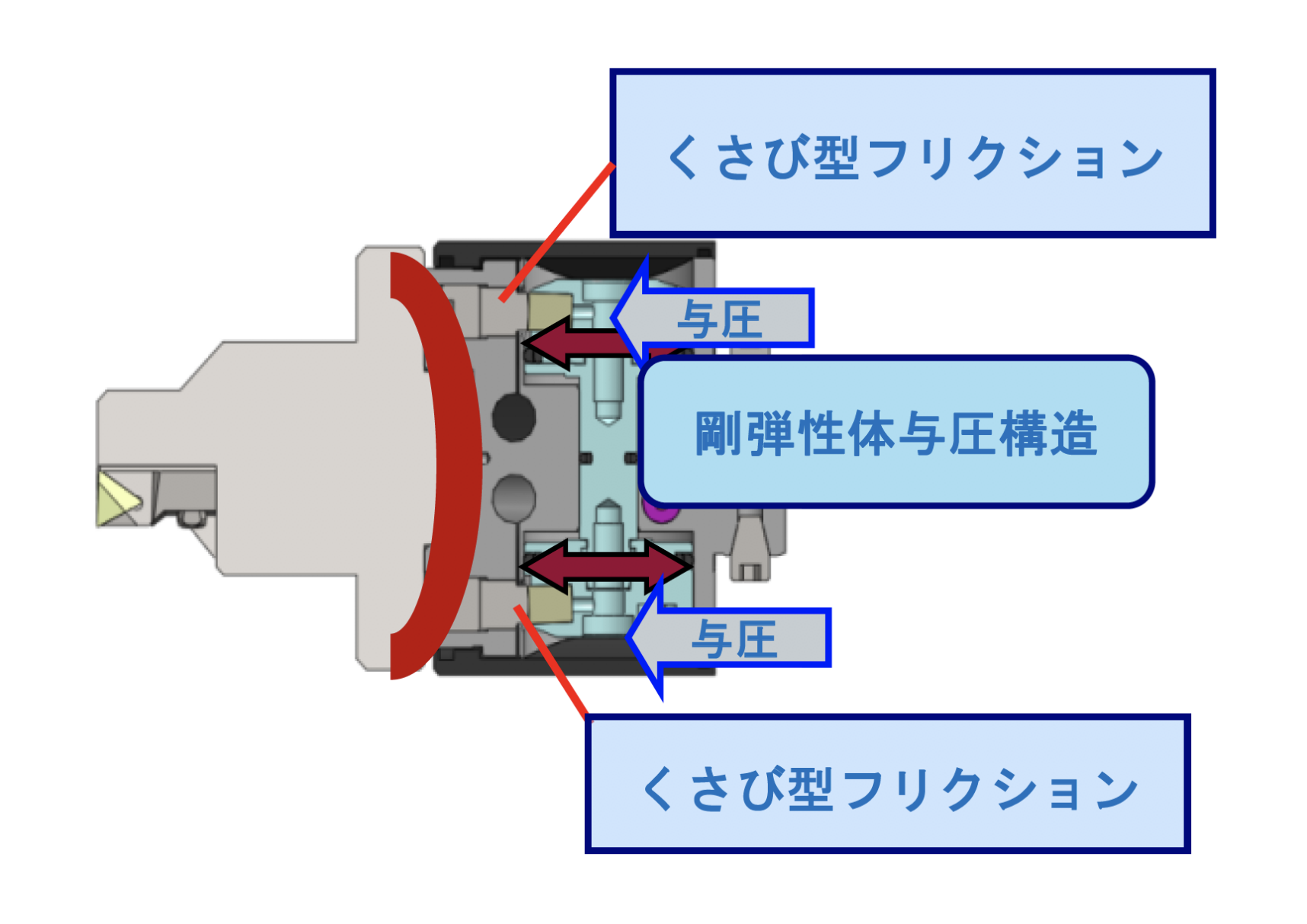

弾性変形のノウハフを詰め込んだ傾動補正 - ひと押し「1ミクロン(φ2μm)」と定量補正
- 移動量を見るためのダイヤルゲージは要りません。補正動作をした後にロックをする煩わしい作業も不要で、補正操作がEasyですばやくでき、機械停止時間をMINに出来ます。
- 手動のみならず自動で補正変更が出来ます
- 省人化/無人化対応が可能
ジータ1 ATC補正ヘッド仕様

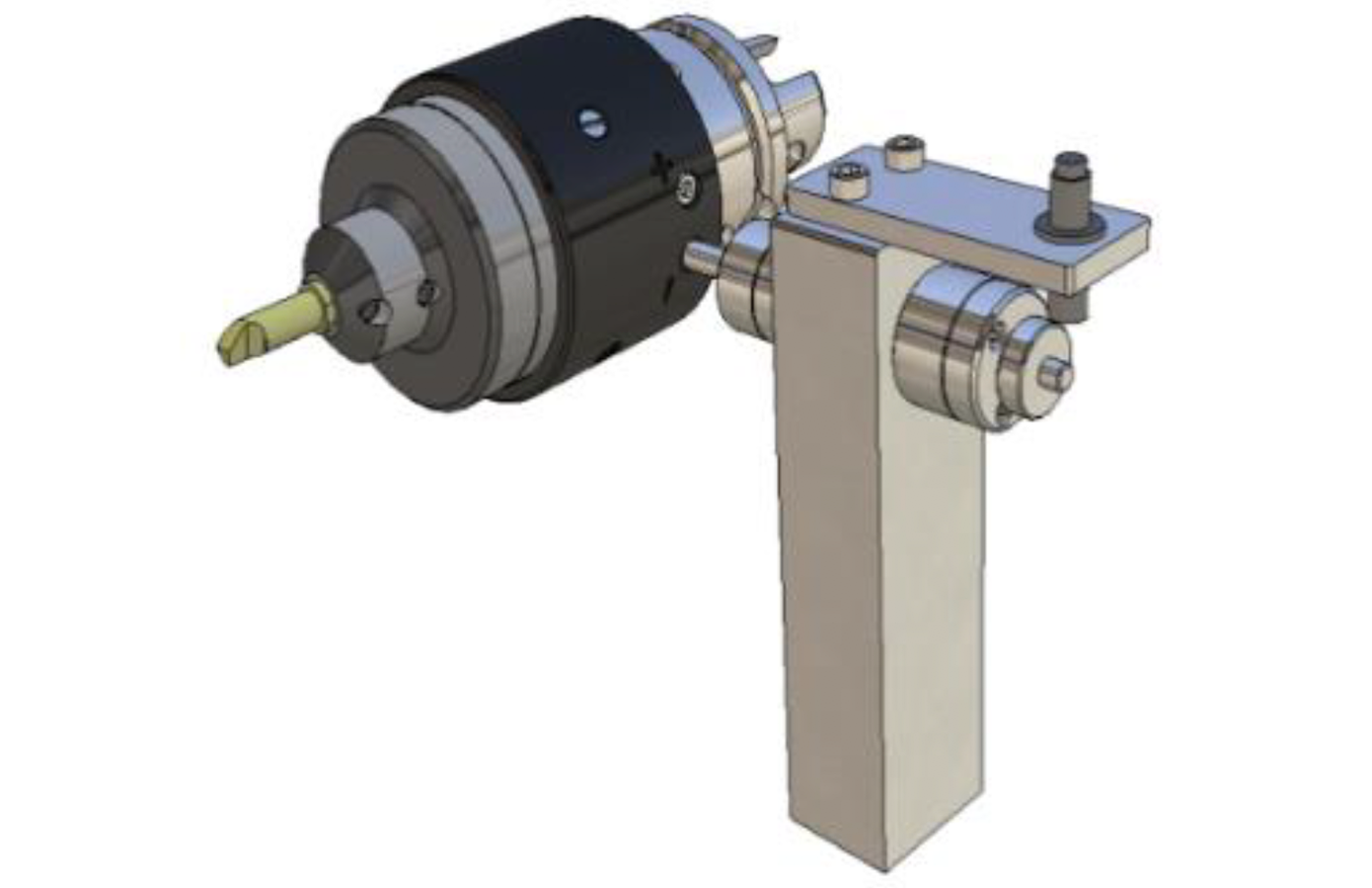

プッシャーユニットを機械に取り付けた図
- 補正量
- 200μm(0.4mmφ) センタ軸芯より±100 μm/r
補正ヘッド前端面より100 L先端の位置にて - 補正ステップ量
- 1μm(r)±0.5μm / プッシュ
- シャンク形状
- ① BT40(下図参照)
② BT50(オプション)
③ HSK63シャンク(下図参照)
④ UTS6350シャンク(オプション・下図参照) - 重量
- ≒3㎏ (BT40/HSK63/HS63の場合)ボーリングバー含まず
* スピンドル軸芯からのクーラント対応も標準仕様で可能。

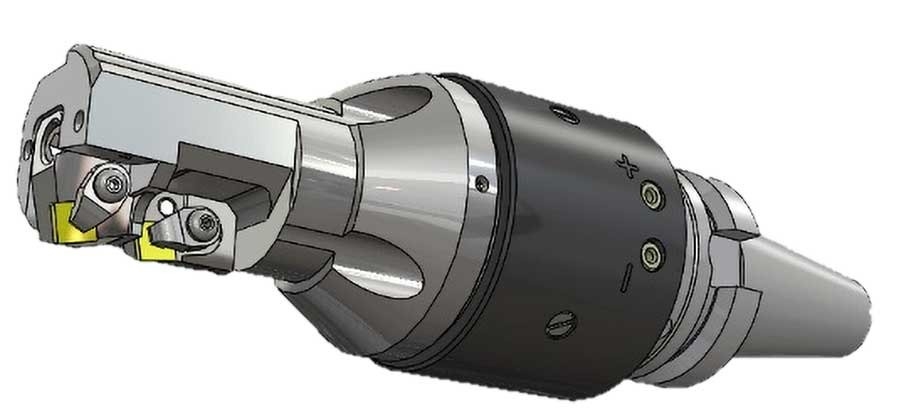

BT40 仕様品

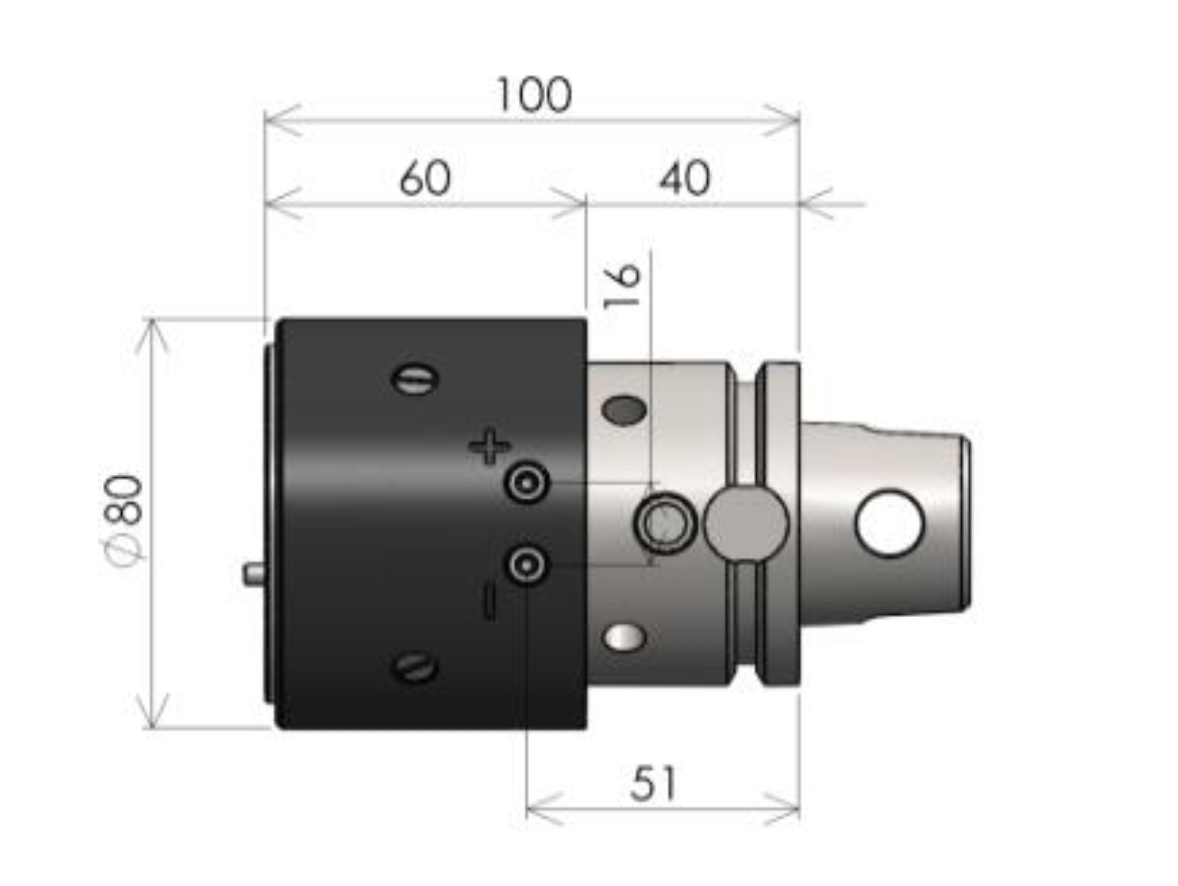

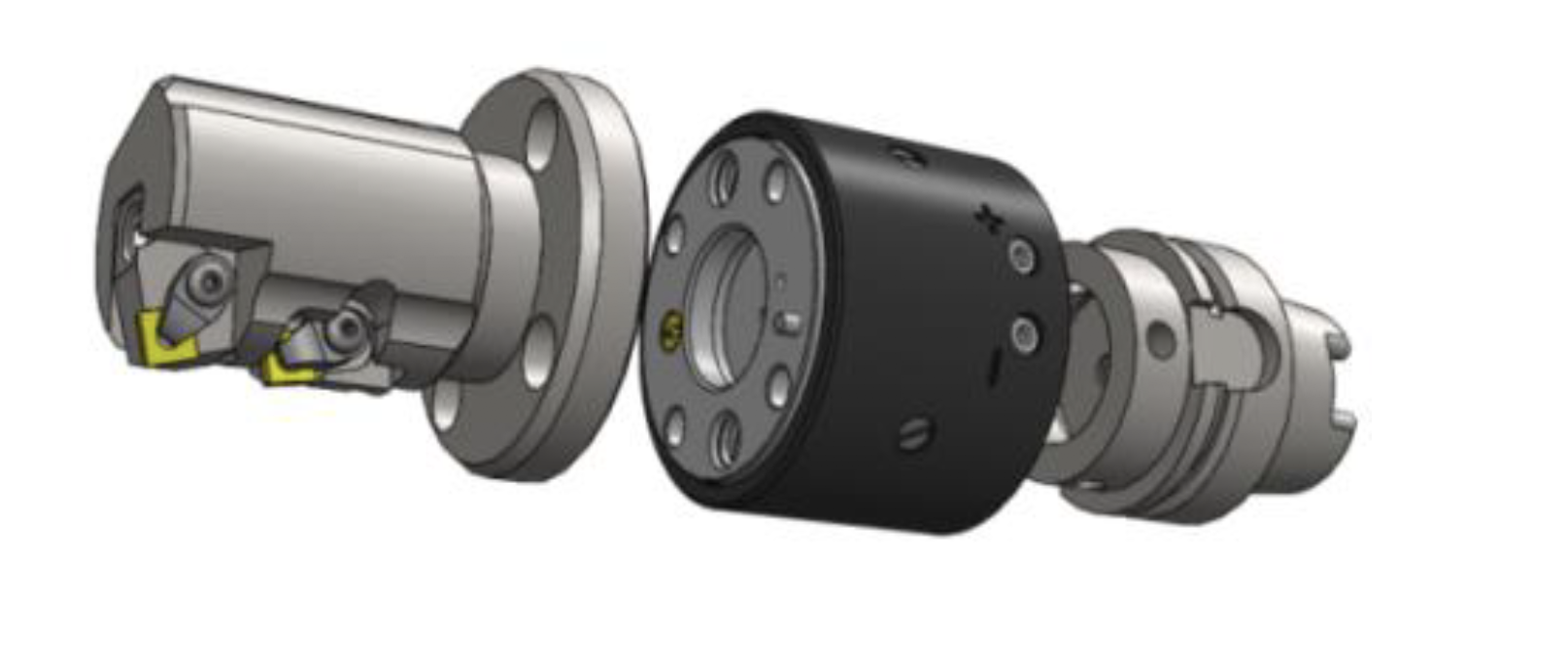

HSK63 仕様品
UTS6350 仕様品

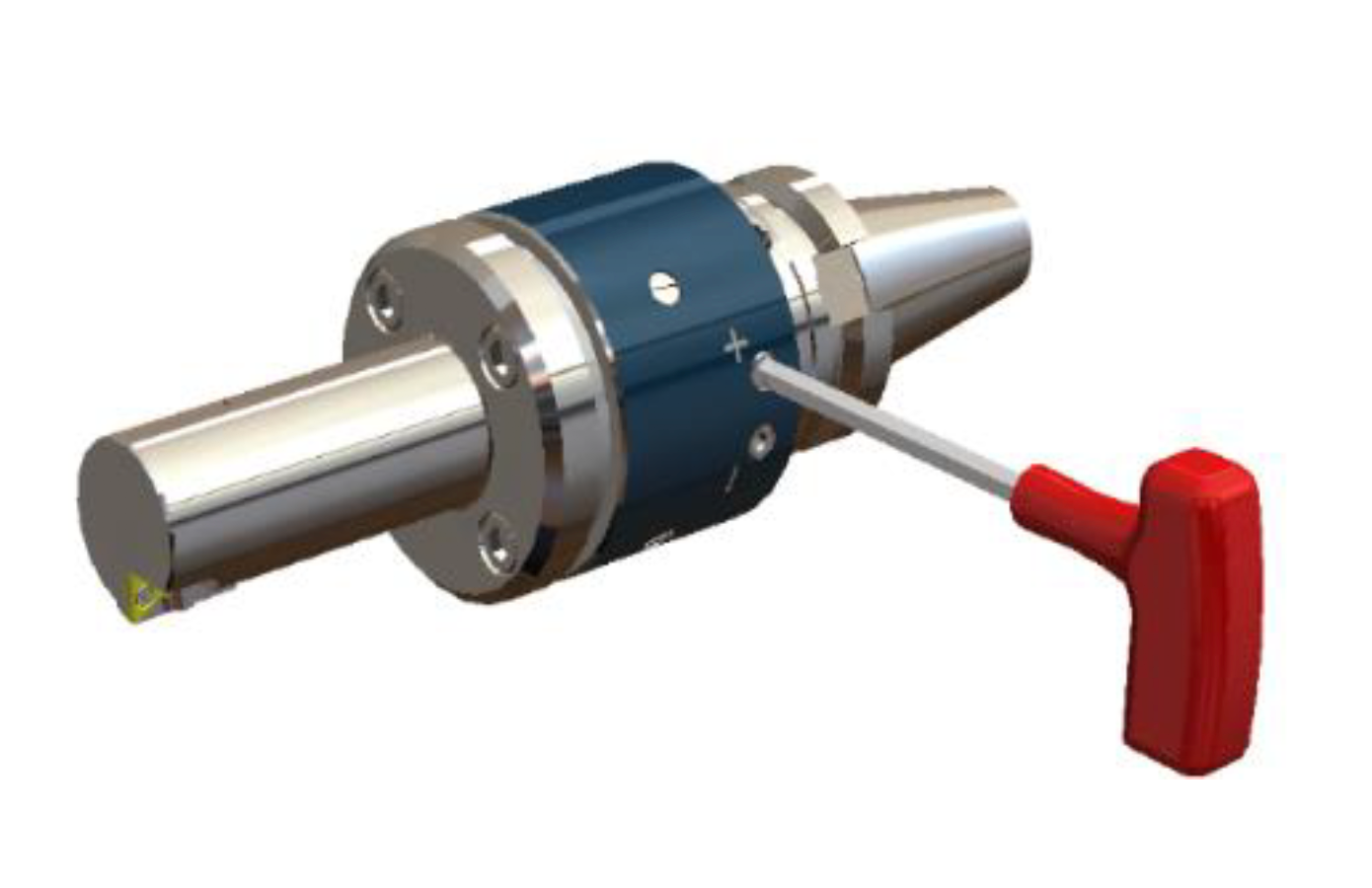

手動補正
自動補正
機外また機内でプリセットをする場合や自動補正する場合でも、補正指示はプッシュ棒で必要回数分プラス マイナスのプッシュボタンを押すだけです。
操作が Easyで素早くでき 、刃先調整時間 を 短縮 できます。
