TOOL CORRECTION SYSTEM

工具補正装置

補正コントロールユニット


Type 3923-9575 (外付けI/P仕様品)

補正の空圧制御値を指示する心臓部。
プラス/マイナスのボタンでデジタル数値変更。
誰でも簡単に補正指示が出来ます。

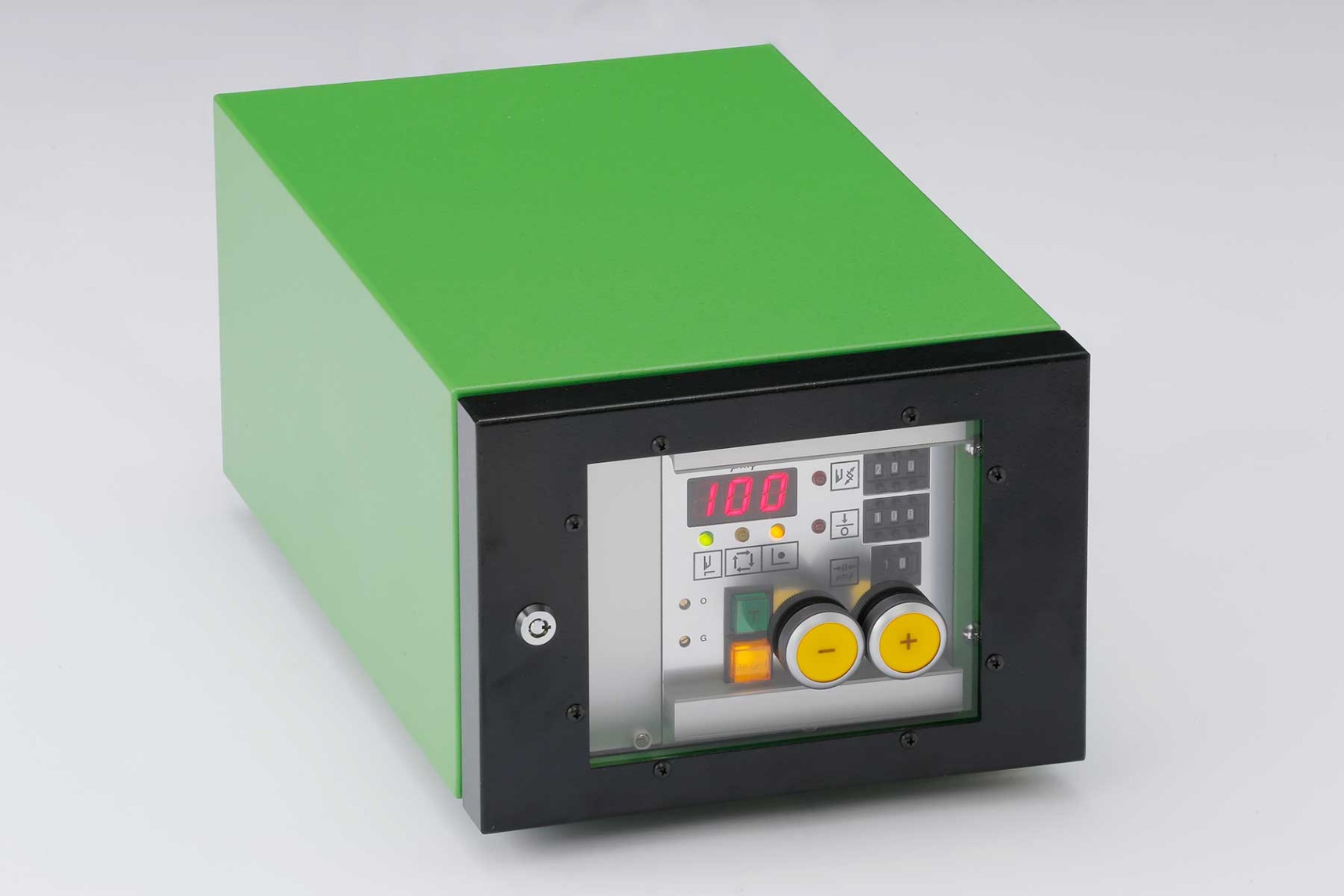

9575 補正コントローラ(一連式)

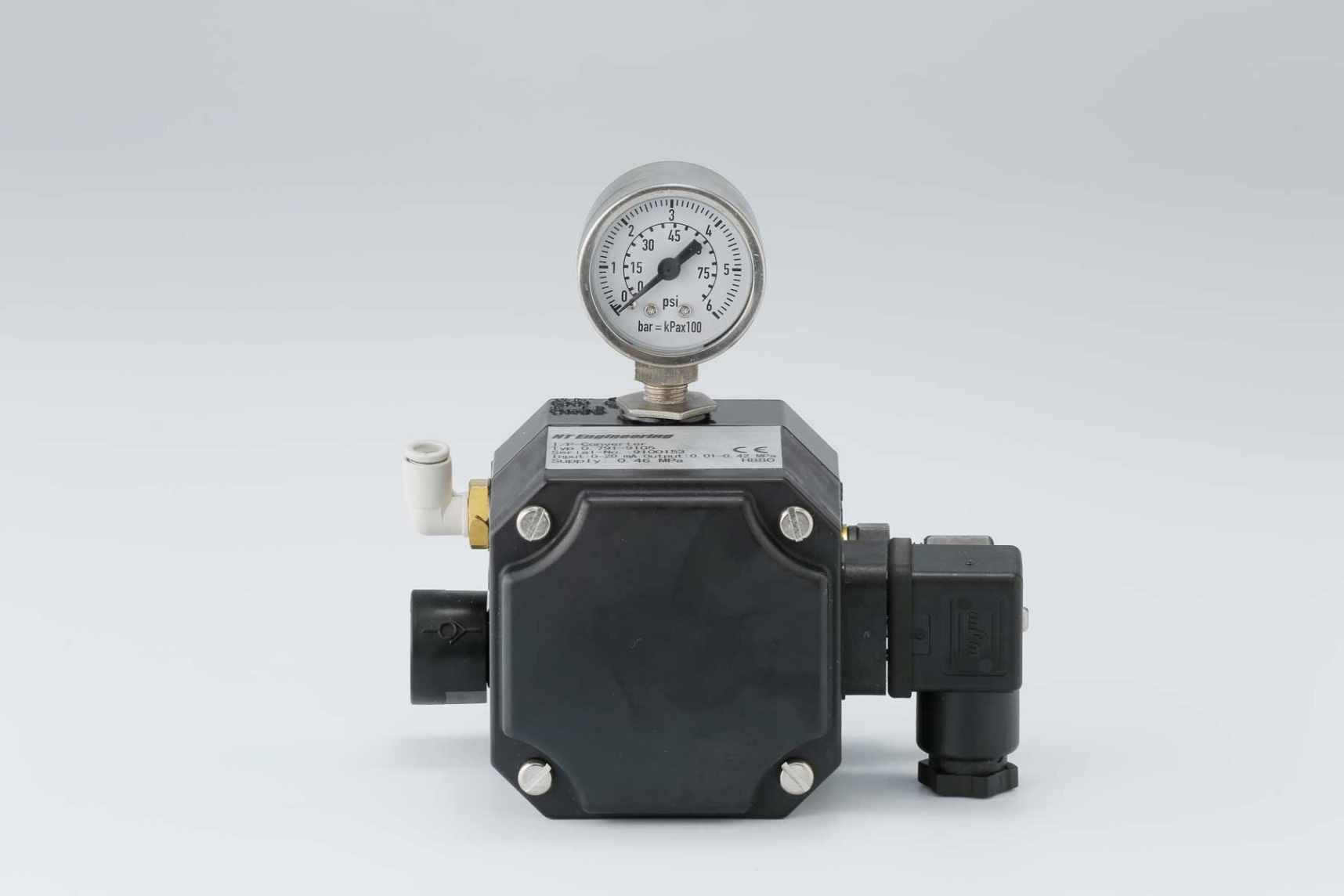

外付けI/Pコンバ―タ(精密比例制御弁)


製品の特徴


補正コントロールユニット

専用機用のスタンダードタイプ。

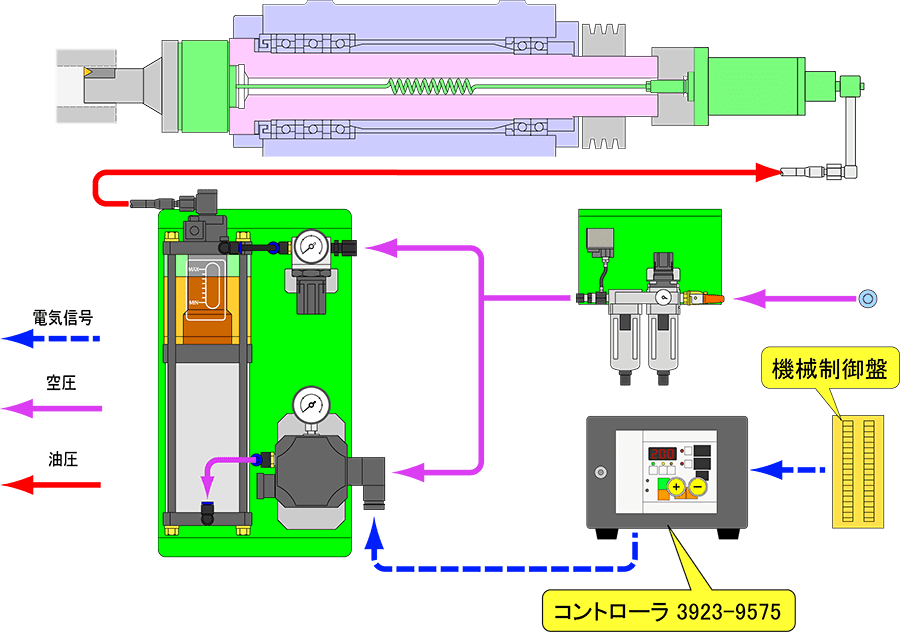

シンプルロジックで最も多く採用されています。空油圧式補正システムコントロール用空圧制御の司令塔。加工機の制御盤と接続して、加工シーケンスと連動して補正動作をします。
計測器からの5分類の判定信号よりマシン制御盤は介してプラス/マイナスの補正信号を受け付けます。
これにより自動でフィーバック補正が可能です。(補正量の変更は、定量ステップ補正)

電源
AC 100 V
入力信号
DC24V
補正ステップ量
2桁 1~ 99 μmφ(予め設定)
補正量表示
3桁 LED
消費電力(定常時)
20VA

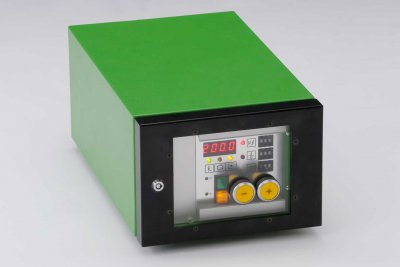

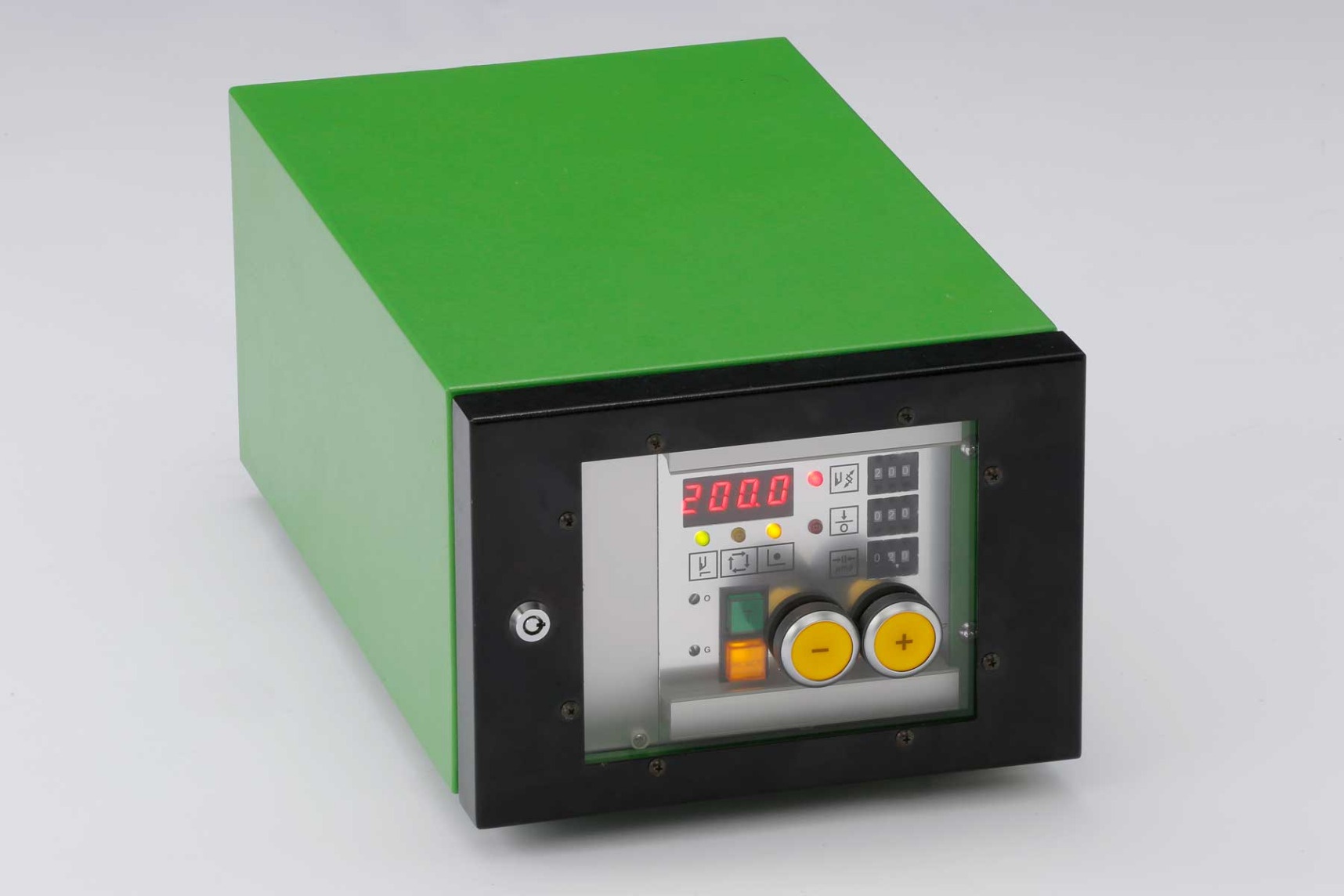

TC-800補正コントローラ(一連式)
9575の後継機種(互換性あり)
