補正作動させる空圧制御指示をします。
指定したチャンネルの補正指示値をプラス/マイナスで変更。
誰でも簡単に操作が出来ます。

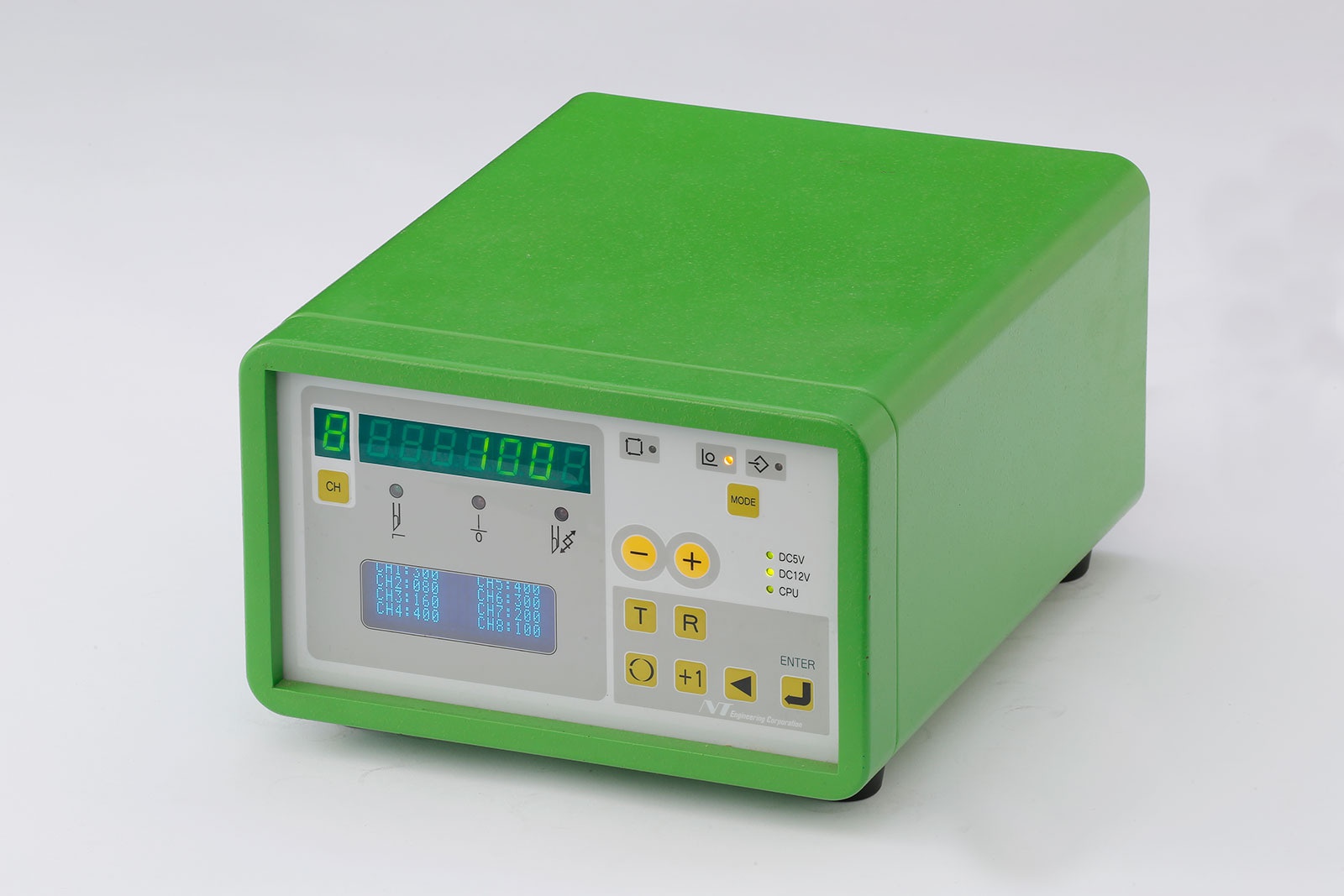

TC400補正コントローラ

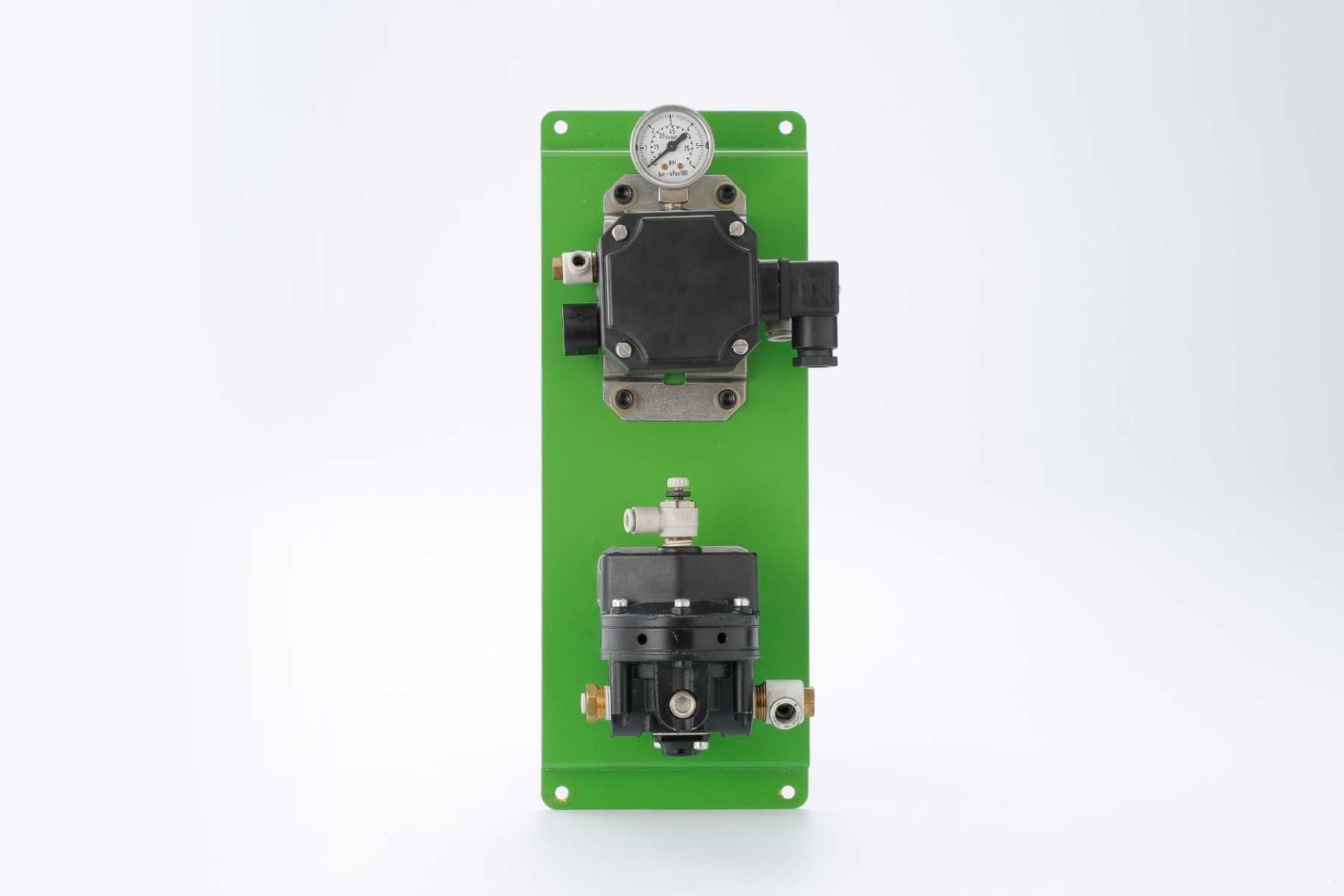

外付けI/Pコンバータ&流量増幅器
製品の特徴

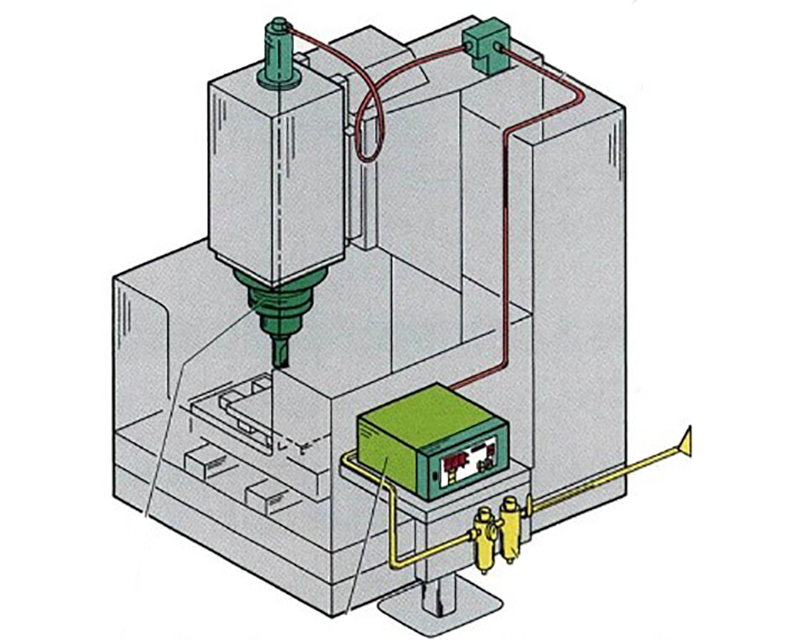

汎用機用(マシニングセンタ用)のスタンダードタイプ。
空油圧補正ヘッドをミクロン単位で調整する制御機器で別体のI/Pコンバータ(精密比例制御弁)と組み合わせてご使用いただくものです。
8チャンネルを持ち、チャンネル番号で複数のATC補正ホルダに使用できます。但し、アクティブ(使用状態)にあるものは1チャンネル。(制御できる軸は1軸)
補正コントローラのプラスまたマイナスのボタンを押して補正指示値を変更する「手動補正」。また計測装置と連動して機械制御盤を介しての補正指示を自動変更する「自動補正」にも対応が可能です。
中逃がし機能や電気信号の確認に便利なI/Oチェック機能を標準装備しています。
- 電源電圧
- AC100V～AC240V (ワイドレンジ仕様)
- 外部信号電圧
- パラレル入力信号 DC24V (双方向コモン)
パラレル出力信号 DC24V (双方向コモン) - 補正量表示
- 緑色7seg LED
- 消費電力
- 75W
8チャンネル仕様の補正コントローラ
