TOOL CORRECTION SYSTEM

工具補正装置

空圧を制御指示する機能と検知空圧から
測定値に変換表示/判定する機能を備え持っています。


TC-700 複合型コントローラ


製品の特徴


空圧を利用した機能性ツールホルダ(空油圧式補正ホルダ。空圧式計測ホルダ、空油圧式ホーニングホルダ)を制御するための複合型コントロールユニットです。各種ホルダとその構成付属品と組み合わせて使用致します。
主に汎用機(マシニングセンタ)で、工程集約するため上記各種ホルダを使用される場合に、その選択されたホルダに合わせて、各機能画面に切り替えて使用します。
各画面は、各々最大10チャンネルを持ち、使用するチャンネル番号を指定して呼び出す事で、そのホルダ毎の個別指示・制御が可能です。
但し、アクティブ(使用状態)にあるものは1チャンネル。(加工時、制御できる軸は1軸)

電源
AC100V~AC240V
制御信号
DC24V
入力信号 コモンは、プラス/マイナス双方向
出力信号 コモンは、プラスコモン(PNP型)
マイナスコモン(NPN型)はオプション
画面
タッチパネル型液晶モニタ
消費電力
75W

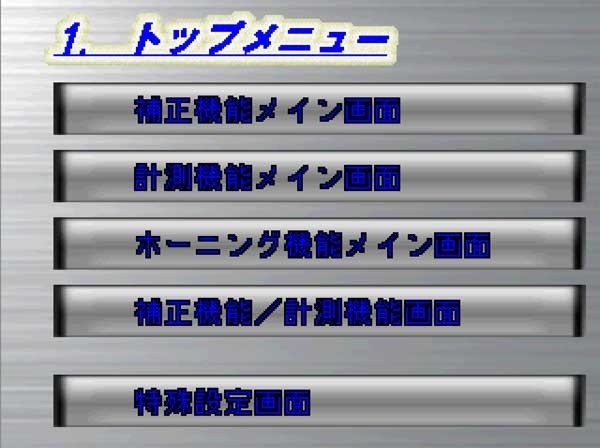

トップメニュ(選択画面)

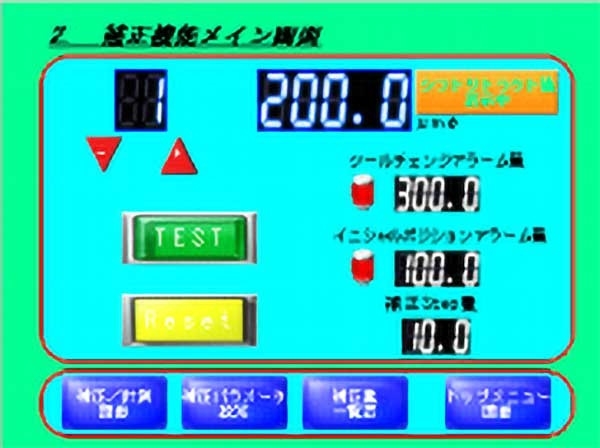

補正機能メイン画面

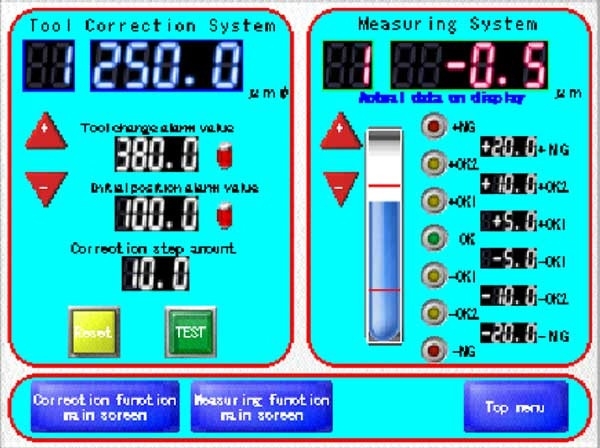

補正機能・計測機能一覧画面
