MEASURING

計測装置

コンタクト式電気マイクロ:ワイヤレス(無線式)プラグイン計測

この計測ヘッドは、その使用タイプによりφ5mm~φ20mmの範囲での多径測定を可能にしました。測定精度は1μmと高精度です。デジタル変位センサ・無線通信・リトラクト機構等メカトロニクス技術をホルダ内に凝縮した計測ヘッドです。試加工時に便利なノギス機能を搭載。ATC補正ヘッドと組み合わせた場合には、計測後にマシンを介して補正フィードバックができ、加工径の自動補正も可能です。

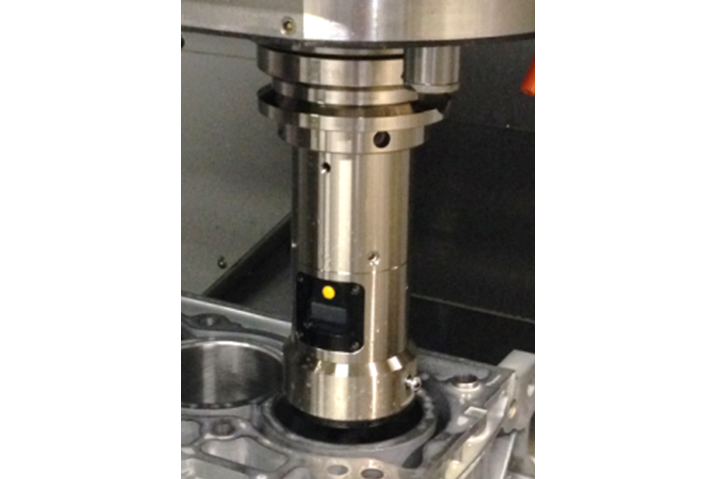

機上でのボア測定

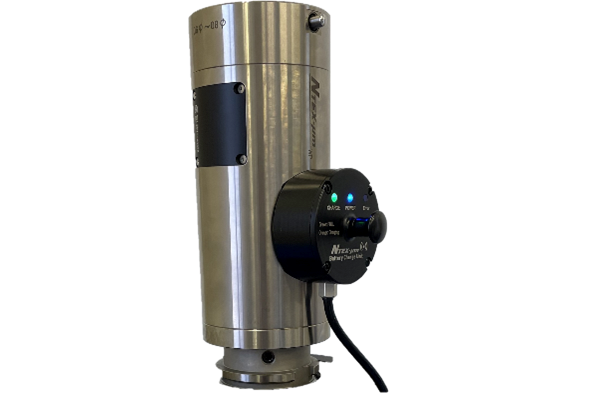

Qiコンタクト充電

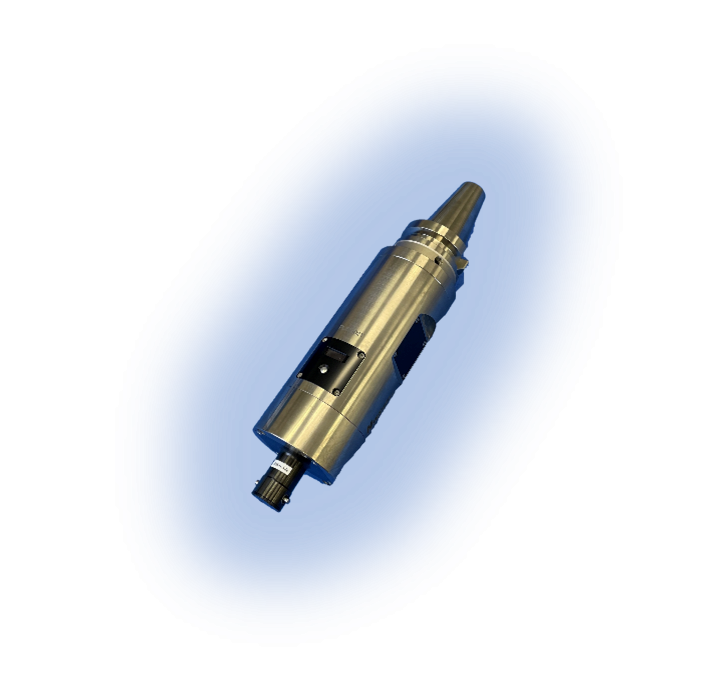

小径用計測ヘッド

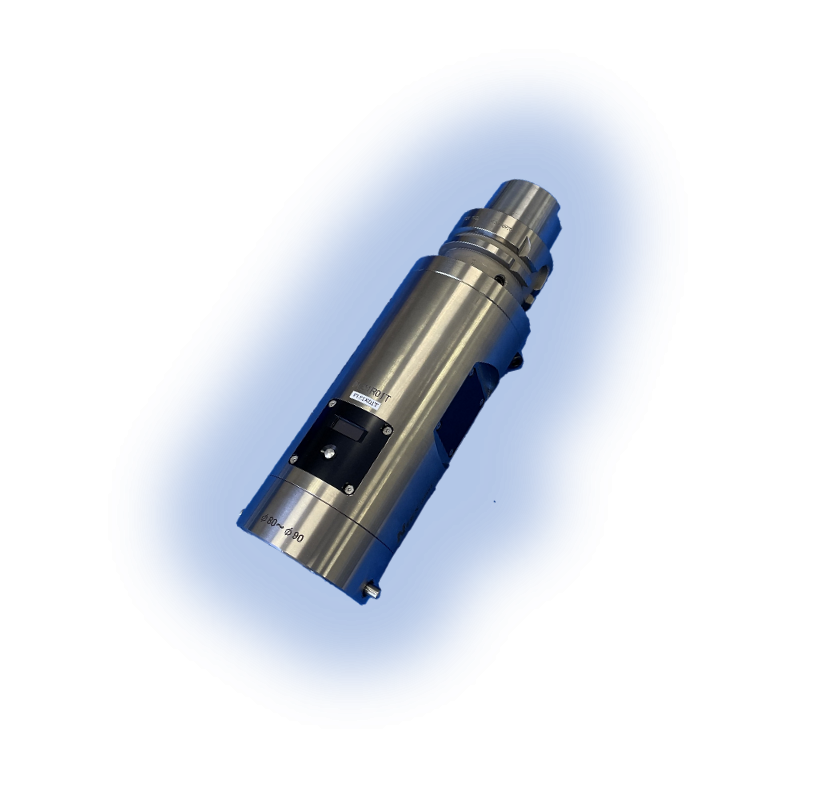

大径用計測ヘッド


製品の特徴


ワイヤレス式計測システム 計測ヘッドNTEX-μmの特徴

・ワイドな測定範囲・・・φ5~φ20mm 多径対応
・測定子リトラクト機構内蔵・・・ワークを傷つけない。
・コンタクト充電採用・・・電池の取り外し不要。
・便利なノギスモード・・・手動でマシン主軸を回転させながらリアルタイムに直径寸法の確認が可能。

補正ホルダとプラグイン計測ホルダの組合せでボーリング加工(補正機能付き)+(インタープロセス)機内穴計測で自動フィ―ドバック補正が可能。

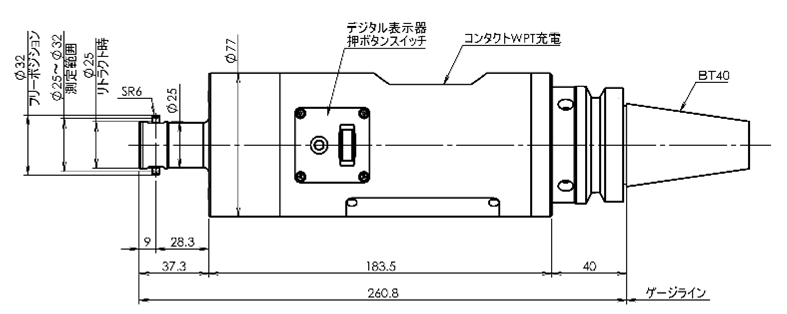

小径用 φ27-32mm測定レンジ:φ5mm φ32-80mm測定レンジ:φ10mm

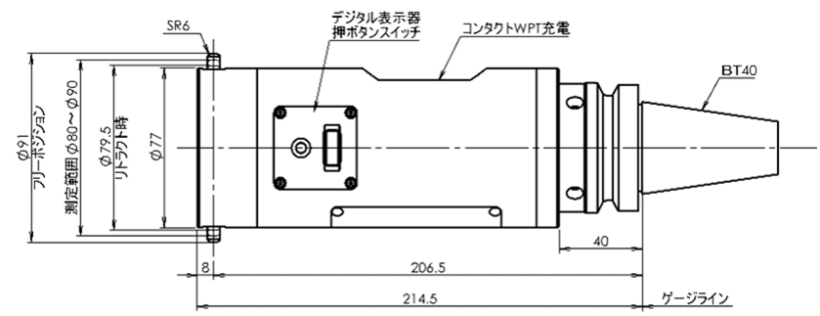

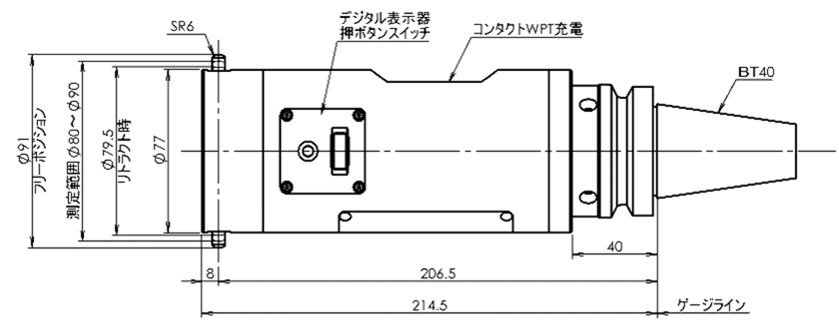

大径用 φ80-120mm 測定レンジ:φ10mm

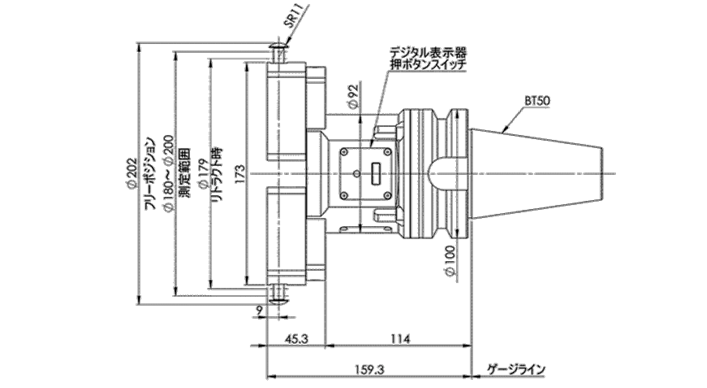

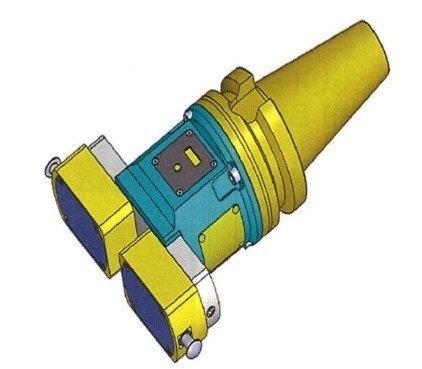

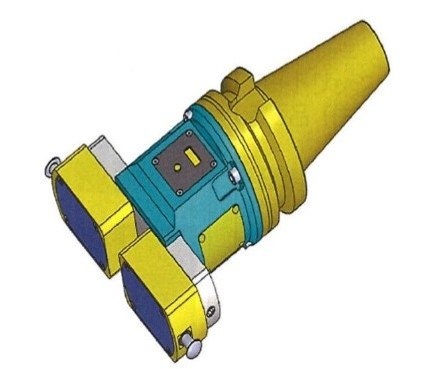

ツインセンサ大径用 φ180-300mm 測定レンジ:φ20mm




プラグイン計測コントロールユニット


このプラグイン計測コントローラは、無線通信機能・計測コントロール機能・計測値の演算/判定/分析/表示機能・2万件の計測データの保存機能・閾値によるI/O出力機能を有し、さらにIoT対応としてLAN出力機能を備えています。

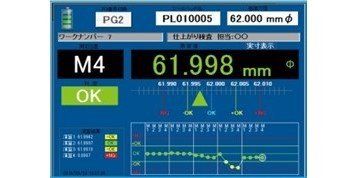

計測画面


グラフ表示画面


プラグイン計測コントロールユニットNTEX-μmについてはこちら
